许多初学者对二极管很“熟悉”，提起二极管的特性可以脱口而出它的单向导电特性，说到它在电路中的应用第一反应是整流，对二极管的其他特性和应用了解不多，认识上也认为掌握了二极管的单向导电特性，就能分析二极管参与的各种电路。

实际上这样的想法是错误的，而且在某种程度上是害了自己，因为这种定向思维影响了对各种二极管电路工作原理的分析，许多二极管电路无法用单向导电特性来解释其工作原理。

二极管除单向导电特性外，还有许多特性，很多的电路中并不是利用单向导电特性就能分析二极管所构成电路的工作原理，而需要掌握二极管更多的特性才能正确分析这些电路，例如二极管构成的简易直流稳压电路，二极管构成的温度补偿电路等。

二极管简易稳压电路主要用于一些局部的直流电压供给电路中，由于电路简单，成本低，所以应用比较广泛。

二极管简易稳压电路中主要利用二极管的管压降基本不变特性。

二极管的管压降特性：二极管导通后其管压降基本不变，对硅二极管而言这一管压降是0.6V左右，对锗二极管而言是0.2V左右。

如图9-40所示是由普通3只二极管构成的简易直流稳压电路。电路中的VD1、VD2和VD3是普通二极管，它们串联起来后构成一个简易直流电压稳压电路。

图9-40 3只普通二极管构成的简易直流稳压电路

分析一个从没有见过的电路工作原理是困难的，对基础知识不全面的初学者而言就更加困难了。

电路中，3只二极管在直流工作电压的正向偏置作用下导通，导通后对这一电路的作用是稳定了电路中A点的直流电压。

图9-41 测量二极管上直流电压接线示意图

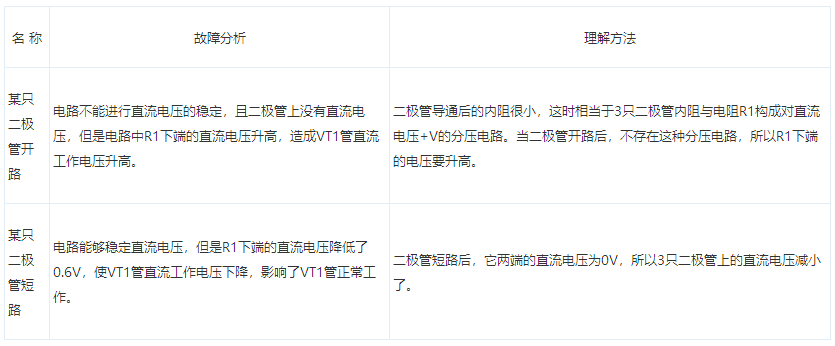

表9-40 二极管电路故障分析

图9-42 二极管温度补偿电路

对于初学者来讲，看不懂电路中VT1等元器件构成的是一种放大器，这对分析这一电路工作原理不利。

在电路分析中，熟悉VT1等元器件所构成的单元电路功能，对分析VD1工作原理有着积极意义。了解了单元电路的功能，一切电路分析就可以围绕它进行展开，做到有的放矢、事半功倍。

3．二极管VD1温度补偿电路分析

4）三极管的温度稳定性能不良还表现为温度下降的过程中。在温度降低时，三极管VT1基极电流要减小，这也是温度稳定性能不好的表现。接入二极管VD1后，温度下降时，它的管压降稍有升高，使VT1基极直流工作电压升高，结果VT1基极电流增大，这样也能补偿三极管VT1温度下降时的不稳定。

5）在上述电路中的二极管VD1，对直流工作电压+V的大小波动无稳定作用，所以不能补偿由直流工作电压+V大小波动造成的VT1管基极直流工作电流的不稳定性。

5．故障检测方法和电路故障分析

图9-43 二极管构成的自动控制电路

2．电路工作原理分析思路说明

关于这一电路工作原理的分析思路主要说明下列几点：

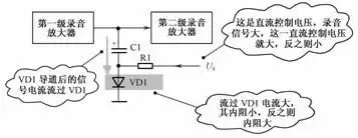

1）如果没有VD1这一支路，从第一级录音放大器输出的录音信号全部加到第二级录音放大器中。但是，有了VD1这一支路之后，从第一级录音放大器输出的录音信号有可能会经过C1和导通的VD1流到地端，形成对录音信号的分流衰减。

分析这个电路最大的困难是在VD1导通后，利用了二极管导通后其正向电阻与导通电流之间的关系特性进行电路分析，即二极管的正向电流愈大，其正向电阻愈小，流过VD1的电流愈大，其正极与负极之间的电阻愈小，反之则大。

5）二极管VD1的导通程度受直流控制电压Ui控制，而直流控制电压Ui随着电路中录音信号大小的变化而变化，所以二极管VD1的内阻变化实际上受录音信号大小控制。

图9-44 二极管限幅电路

1．电路分析思路说明

对电路中VD1和VD2作用分析的思路主要说明下列几点：

1）从电路中可以看出，VD1、VD2、VD3和VD4、VD5、VD6两组二极管的电路结构一样，这两组二极管在这一电路中所起的作用是相同的，所以只要分析其中一组二极管电路工作原理即可。

2）集成电路A1的①脚通过电阻R1与三极管VT1基极相连，显然R1是信号传输电阻，将①脚上输出信号通过R1加到VT1基极，由于在集成电路A1的①脚与三极管VT1基极之间没有隔直电容，根据这一电路结构可以判断：集成电路A1的①脚是输出信号引脚，而且输出直流和交流的复合信号。确定集成电路A1的①脚是信号输出引脚的目的是为了判断二极管VD1在电路中的具体作用。

从上述思路出发对VD1、VD2、VD3二极管电路进一步分析，分析如果符合逻辑，可以说明上述电路分析思路是正确的。

分析各种限幅电路工作是有方法的，将信号的幅度分两种情况：

1）信号幅度比较小时的电路工作状态，即信号幅度没有大到让限幅电路动作的程度，这时限幅电路不工作。

2）信号幅度比较大时的电路工作状态，即信号幅度大到让限幅度电路动作的程度，这时限幅电路工作，将信号幅度进行限制。

用画出信号波形的方法分析电路工作原理有时相当管用，用于分析限幅电路尤其有效，如图9-45所示是电路中集成电路A1的①脚上信号波形示意图。

图9-45 集成电路A1的①脚上信号波形示意图

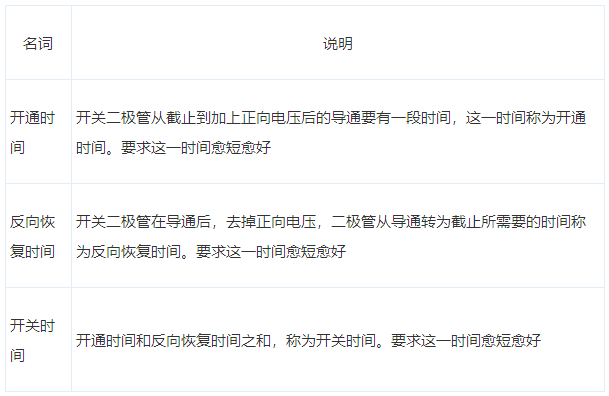

表9.41 开关时间概念说明

图9-46 二极管开关电路

通过观察这一电路，可以熟悉下列几个方面的问题，以利于对电路工作原理的分析：

1）了解这个单元电路功能是第一步。从图8-14所示电路中可以看出，电感L1和电容C1并联，这显然是一个LC并联谐振电路，是这个单元电路的基本功能，明确这一点后可以知道，电路中的其他元器件应该是围绕这个基本功能的辅助元器件，是对电路基本功能的扩展或补充等，以此思路可以方便地分析电路中的元器件作用。

2）C2和VD1构成串联电路，然后再与C1并联，从这种电路结构可以得出一个判断结果：C2和VD1这个支路的作用是通过该支路来改变与电容C1并联后的总容量大小，这样判断的理由是：C2和VD1支路与C1上并联后总电容量改变了，与L1构成的LC并联谐振电路其振荡频率改变了。所以，这是一个改变LC并联谐振电路频率的电路。

关于二极管电子开关电路分析思路说明如下几点：

1）电路中，C2和VD1串联，根据串联电路特性可知，C2和VD1要么同时接入电路，要么同时断开。如果只是需要C2并联在C1上，可以直接将C2并联在C1上，可是串入二极管VD1，说明VD1控制着C2的接入与断开。

2）根据二极管的导通与截止特性可知，当需要C2接入电路时让VD1导通，当不需要C2接入电路时让VD1截止，二极管的这种工作方式称为开关方式，这样的电路称为二极管开关电路。

3）二极管的导通与截止要有电压控制，电路中VD1正极通过电阻R1、开关S1与直流电压+V端相连，这一电压就是二极管的控制电压。

4）电路中的开关S1用来控制工作电压+V是否接入电路。根据S1开关电路更容易确认二极管VD1工作在开关状态下，因为S1的开、关控制了二极管的导通与截止。

如表9-42所示是二极管电子开关电路工作原理说明。

表9-42 二极管电子开关电路工作原理说明

在上述两种状态下，由于LC并联谐振电路中的电容不同，一种情况只有C1，另一种情况是C1与C2并联，在电容量不同的情况下LC并联谐振电路的谐振频率不同。所以，VD1在电路中的真正作用是控制LC并联谐振电路的谐振频率。

关于二极管电子开关电路分析细节说明下列二点：

1）当电路中有开关件时，电路的分析就以该开关接通和断开两种情况为例，分别进行电路工作状态的分析。所以，电路中出现开关件时能为电路分析提供思路。

2）LC并联谐振电路中的信号通过C2加到VD1正极上，但是由于谐振电路中的信号幅度比较小，所以加到VD1正极上的正半周信号幅度很小，不会使VD1导通。

3．故障检测方法和电路故障分析

如图9-47所示是检测电路中开关二极管时接线示意图，在开关接通时测量二极管VD1两端直流电压降，应该为0.6V，如果远小于这个电压值说明VD1短路，如果远大小于这个电压值说明VD1开路。另外，如果没有明显发现VD1出现短路或开路故障时，可以用万用表欧姆档测量它的正向电阻，要很小，否则正向电阻大也不好。

图9-47 检测电路中开关二极管时接线示意图

如果这一电路中开关二极管开路或短路，都不能进行振荡频率的调整。开关二极管开路时，电容C2不能接入电路，此时振荡频率升高；开关二极管短路时，电容C2始终接入电路，此时振荡频率降低。

4．同类电路工作原理分析

如图所示，电路中的VD1为开关二极管，控制电压通过R1加到VD1正极，控制电压是一个矩形脉冲电压，波形见图中所示。

当控制电压为0V时，VD1不能导通，相当于开路，这时对L1和C1、L2和C2电路没有影响；当控制电压为高电平时，控制电压使开关二极管VD1导通，VD1相当于通路，电路中A点的交流信号通过导通的VD1和电容C3接地，等于将电路中的A点交流接地，使L2和C2电路不起作用。

从上述分析可知，电路中的二极管VD1相当于一只开关，控制电路中的A点交流信号是否接地。

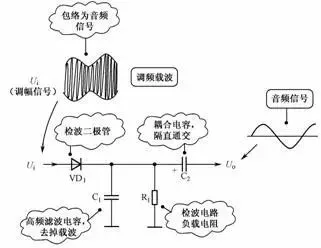

如图9-48所示是二极管检波电路。电路中的VD1是检波二极管，C1是高频滤波电容，R1是检波电路的负载电阻，C2是耦合电容。

图9-48 二极管检波电路

1．电路分析准备知识

众所周知，收音机有调幅收音机和调频收音机两种，调幅信号就是调幅收音机中处理和放大的信号。见图中的调幅信号波形示意图，对这一信号波形主要说明下列几点：

1）从调幅收音机天线下来的就是调幅信号。

2）信号的中间部分是频率很高的载波信号，它的上下端是调幅信号的包络，其包络就是所需要的音频信号。

3）上包络信号和下包络信号对称，但是信号相位相反，收音机最终只要其中的上包络信号，下包络信号不用，中间的高频载波信号也不需要。

2．电路中各元器件作用说明

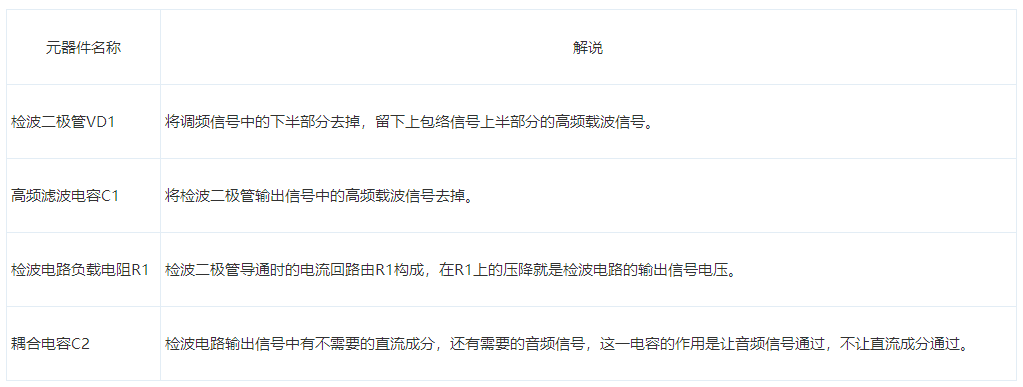

表9-43 元器件作用解说

3．检波电路工作原理分析

检波电路主要由检波二极管VD1构成。

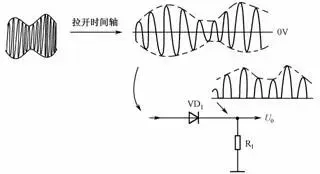

在检波电路中，调幅信号加到检波二极管的正极，这时的检波二极管工作原理与整流电路中的整流二极管工作原理基本一样，利用信号的幅度使检波二极管导通，如图9-49所示是调幅波形展开后的示意图。

图9-49 调幅波形时间轴展开示意图

从展开后的调幅信号波形中可以看出，它是一个交流信号，只是信号的幅度在变化。这一信号加到检波二极管正极，正半周信号使二极管导通，负半周信号使二极管截止，这样相当于整流电路工作一样，在检波二极管负载电阻R1上得到正半周信号的包络，即信号的虚线部分，见图中检波电路输出信号波形（不加高频滤波电容时的输出信号波形）。

检波电路输出信号由音频信号、直流成分和高频载波信号三种信号成分组成，详细的电路分析需要根据三种信号情况进行展开。这三种信号中，最重要的是音频信号处理电路的分析和工作原理的理解。

1）所需要的音频信号，它是输出信号的包络，如图9-50所示，这一音频信号通过检波电路输出端电容C2耦合，送到后级电路中进一步处理。

图9-50 检波电路输出端信号波形示意图

2）检波电路输出信号的平均值是直流成分，它的大小表示了检波电路输出信号的平均幅值大小，检波电路输出信号幅度大，其平均值大，这一直流电压值就大，反之则小。这一直流成分在收音机电路中用来控制一种称为中频放大器的放大倍数（也可以称为增益），称为AGC（自动增益控制）电压。AGC电压被检波电路输出端耦合电容隔离，不能与音频信号一起加到后级放大器电路中，而是专门加到AGC电路中。

3）检波电路输出信号中还有高频载波信号，这一信号无用，通过接在检波电路输出端的高频滤波电容C1，被滤波到地端。

一般检波电路中不给检波二极管加入直流电压，但在一些小信号检波电路中，由于调幅信号的幅度比较小，不足以使检波二极管导通，所以给检波二极管加入较小的正向直流偏置电压，如图所示，使检波二极管处于微导通状态。

从检波电路中可以看出，高频滤波电容C1接在检波电路输出端与地线之间，由于检波电路输出端的三种信号其频率不同，加上高频滤波电容C1的容量取得很小，这样C1对三种信号的处理过程不同。

1）对于直流电压而言，电容的隔直特性使C1开路，所以检波电路输出端的直流电压不能被C1旁路到地线。

2）对于音频信号而言，由于高频滤波电容C1的容量很小，它对音频信号的容抗很大，相当于开路，所以音频信号也不能被C1旁路到地线。

3）对于高频载波信号而言，其频率很高，C1对它的容抗很小而呈通路状态，这样惟有检波电路输出端的高频载波信号被C1旁路到地线，起到高频滤波的作用。

如图9-51所示是检波二极管导通后的三种信号电流回路示意图。负载电阻构成直流电流回路，耦合电容取出音频信号。

图9-51 检波二极管导通后三种信号电流回路示意图

4．故障检测方法及电路故障分析

对于检波二极管不能用测量直流电压的方法来进行检测，因这这种二极管不工作在直流电压中，所以要采用测量正向和反向电阻的方法来判断检波二极管质量。

当检波二极管开路和短路时，都不能完成检波任务，所以收音电路均会出现收音无声故障。

5．实用倍压检波电路工作原理分析

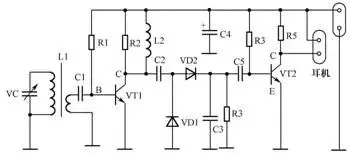

如图9-52所示是实用倍压检波电路，电路中的C2和VD1、VD2构成二倍压检波电路，在收音机电路中用来将调幅信号转换成音频信号。电路中的C3是检波后的滤波电容。通过这一倍压检波电路得到的音频信号，经耦合电容C5加到音频放大管中。

图9-52 实用倍压检波电路

继电器内部具有线圈的结构，所以它在断电时会产生电压很大的反向电动势，会击穿继电器的驱动三极管，为此要在继电器驱动电路中设置二极管保护电路，以保护继电器驱动管。

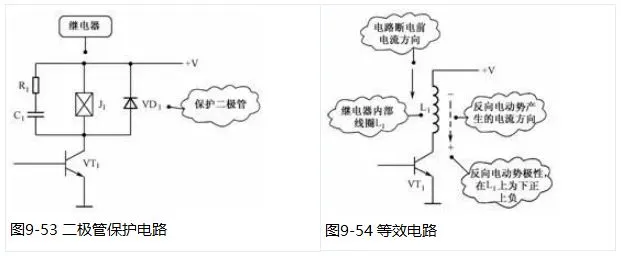

如图9-53所示是继电器驱动电路中的二极管保护电路，电路中的J1是继电器，VD1是驱动管VT1的保护二极管，R1和C1构成继电器内部开关触点的消火花电路。

1．电路工作原理分析

继电器内部有一组线圈，如图9-54所示是等效电路，在继电器断电前，流过继电器线圈L1的电流方向为从上而下，在断电后线圈产生反向电动势阻碍这一电流变化，即产生一个从上而下流过的电流，见图中虚线所示。根据前面介绍的线圈两端反向电动势判别方法可知，反向电动势在线圈L1上的极性为下正上负，见图中所示。如表9-44所示是这一电路中保护二极管工作原理说明。

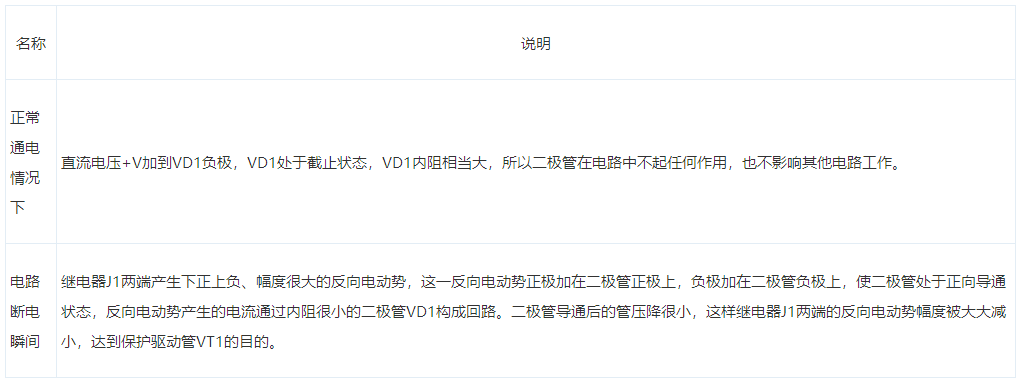

表9-44 保护二极管工作原理说明

2．故障检测方法和电路故障分析

对于这一电路中的保护二极管不能采用测量二极管两端直流电压降的方法来判断检测故障，也不能采用在路测量二极管正向和反向电阻的方法，因为这一二极管两端并联着继电器线圈，这一线圈的直流电阻很小，所以无法通过测量电压降的方法来判断二极管质量。应该采用代替检查的方法。

当保护二极管开路时，对继电器电路工作状态没有大的影响，但是没有了保护作用而很有可能会击穿驱动管；当保护二极管短路时，相当于将继电器线圈短接，这时继电器线圈中没有电流流过，继电器不能动作。
